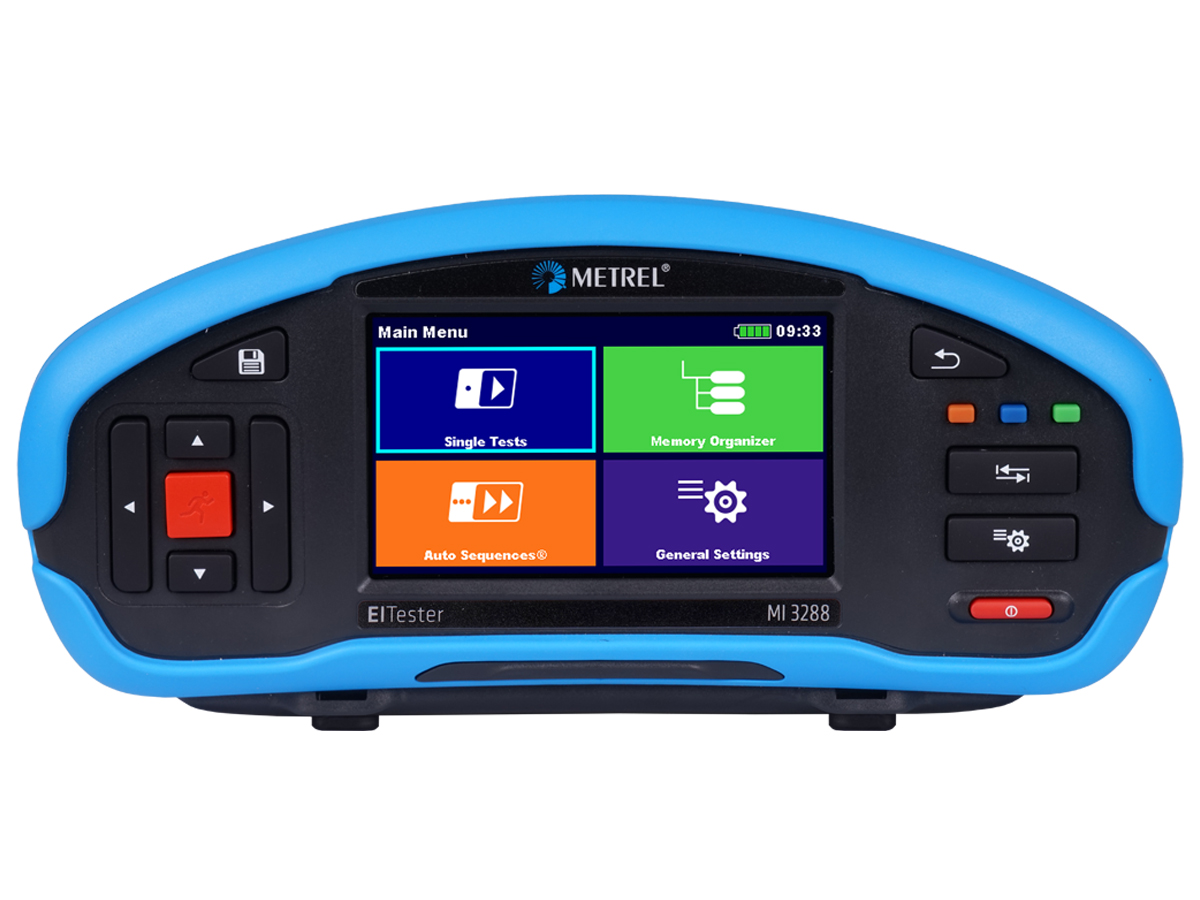

Modèle MI3288

Le testeur d'isolement de la terre MI 3288 est un instrument de test portable, alimenté par batterie, doté d'une excellente protection IP (IP 54) et conçu pour la haute altitude (300 V CAT III à 4000 m), destiné à mesurer la résistance de la terre, la résistance spécifique de la terre, le potentiel de terre, les tensions de pas et de contact, la résistance d'isolement et la continuité des conducteurs de protection de divers objets énergétiques et non énergétiques. Le testeur permet la méthode de mesure de la résistance de terre à 4 fils en combinaison avec une pince, la mesure de la résistance de terre à deux pinces, la mesure de la résistance de terre spécifique à 4 fils et la mesure du courant TRMS.

Avec la possibilité de mesurer le potentiel de terre, la tension de pas et de contact ainsi que la résistance d'isolement, il devient un testeur très universel. En outre, la tension de claquage des dispositifs de protection contre les surtensions et les mesures de résistance (continuité) dans une plage de micro-Ω peuvent être vérifiées par l'instrument. Tous les résultats peuvent être sauvegardés sur l'instrument et ensuite téléchargés à l'aide du logiciel PC Metrel ES Manager sur l'ordinateur pour l'évaluation et la génération de rapports après le test.

FONCTIONS DE MESURE

• Résistance de terre 2/3/4 pôles
• Résistance de terre sélective (1 x pince)
• Résistance de terre spécifique Méthode Ro Wenner et Schlumberger
• Résistance de terre avec 2 pinces
• Potentiel de terre
• Mesure de la tension de pas et de contact avec une sonde P/S externe
• Résistance d'isolement avec tension continue de 50 V à 2500 V et calcul du PI, DAR, rapport de décharge diélectrique (DD)
• Mesures capacitives
• Essai de varistance 2,5 kV
• Essai de tension de tenue avec tension continue jusqu'à 2,5 kV
• Mesures de courant avec des pinces AC
• Mesures de tension et de fréquence TRMS
• Mesures de faible Ohm avec un courant d'essai de 7 mA et 200 mA DC
• Mesures μΩ avec un courant d'essai continu jusqu'à 2 A

CARACTÉRISTIQUES PRINCIPALES

• Possibilité d'effectuer tous les principaux types de mesures de terre (Re), de terre spécifique (Ro), de potentiel (Us), d'isolement (Riso), de résistance (μΩ), de tension/fréquence et de courant avec un seul instrument
• Signal de test multifréquence sur la tension de sortie (20/40 Vac) dans la mesure de terre pour une meilleure immunité au bruit (55 Hz également pris en charge)
• Résistance d'isolement : large gamme de tensions d'essai d'isolement de 50 V à 2500 V, plage de mesure de la résistance jusqu'à 100 GΩ avec borne de garde, décharge automatique prise en charge et options de filtrage supplémentaires (OFF, 5 s, 10 s, 30 s, 60 s)
• Plage de mesure de la résistance à faible Ohm (μΩ) avec une résolution de μΩ
• Mesure de la résistance (méthode Kelvin à quatre fils)
• Résistance (μΩ) avec mode de fonctionnement simple, continu et inductif avec courant sélectionnable : 10 mA, 100 mA, 1A et 2A (bidirectionnel)
• Mesure de la résistance en 4 fils / 2 fils 200 mA DC
• Mesure de la continuité en 2 fils (7 mA)
• Catégorie de surtension 600 V CAT II, 300 V CAT III ; à 4000 m au-dessus du niveau de la mer
• Ecran LCD couleur de 4,3'' avec écran tactile
• Séquences automatiques programmables
• Haut degré de protection : IP 54
• Prise en charge des mesures individuelles ou automatisées
• Limites hautes et basses programmables
• Chargeur intégré et batteries Li-Ion rechargeables en accessoire standard
• Communication BT avec PC, tablettes et téléphones Android via BT intégré
• PC SW Metrel ES Manager pour le pré et post-traitement des mesures : préparation de la structure d'essai, téléchargement des résultats, vue arborescente, vue tableau et vue graphique, stockage et impression.
